| 一、产品简介： |

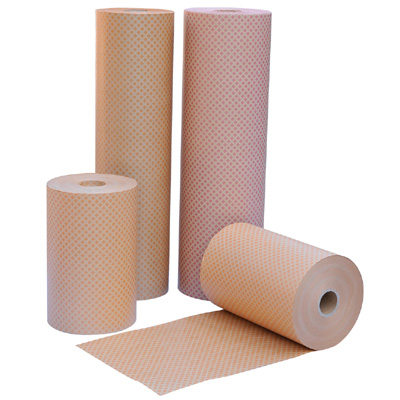

菱格上胶绝缘纸（简称菱格纸或DDP）是将特种改性环氧树脂呈菱格状涂覆在电工绝缘纸上的绝缘材料。广泛地应用于油浸式电力变压器的层间绝缘及匝绝缘。使用时涂覆层在线圈干燥过程中在一定温度时开始熔化，产生粘附作用。随着温度的升高又开始固化，使绕组的相邻各层可靠地粘合成一个固定单元。环氧树脂的粘合强度足以防止短路时绕组各层的位移，从而保证了绝缘结构长期的机械电气性能。
由于菱格上胶绝缘纸的树脂涂层呈点状，保证了油的浸入和绝缘材料中气体的排出,有效地避免电晕和局放,从而保证了绝缘结构的安全、可靠。 |
| 二、主要性能指标： |
| 序号 |
性能 |
单位 |
指标 |
|
1 |
基材厚度 |
mm |
0.08±0.005 |
0.13±0.007 |
0.18±0.010 |
0.20±0.010 |
0．25±0.010 |
|
2 |
基材紧度
|
g/cm3
|
0.85～1.10 |
| 3
|
单面胶粘剂厚度 |
μm |
10～15 |
|
4 |
水分 |
％ |
4.0～8.0 |
|
|
吸油性 |
％ |
≥20 |
|
|
粘结
强度 |
常态 |
kpa |
≥650 |
| 100℃±2℃ |
≥400 |
|
7
|
对变压器油的污染 |
|
无污染(△tanδ< 0.001) |
|
8 |
拉伸
强度 |
纵向 |
N/10mm
宽 |
≥60 |
≥110 |
≥160 |
≥180 |
≥230 |
| 横向 |
≥30 |
≥50 |
≥70 |
≥80 |
≥100 |
| 9 |
撕裂
强度 |
纵向 |
mN |
≥450 |
≥900 |
≥1350 |
≥1500 |
≥2000 |
| 横向 |
≥500 |
≥1000 |
≥1500 |
≥1700 |
≥2300 |
|
10 |
击穿
电压 |
空气中 |
kv |
≥0.88 |
≥1.37 |
≥2.00 |
≥2.10 |
≥2.25 |
| 油中 |
≥4.40 |
≥7.00 |
≥9.00 |
≥9.80 |
≥11.50 | 产品固化条件:
加热至90℃±5℃，保持3小时后升温至125±5℃，保持6小时的条件下固化。 |
三、产品规格：
厚度：0.08mm、0.13mm、0.18mm、0.20mm、0.25mm、0.30mm、0.38mm。
幅宽：625mm、960mm、1020mm、1100mm(特殊规格可按客户要求制造)。
卷筒直径：300～360mm。
筒芯直径：76±2mm。 |
|
四、储存
储存条件： 应贮存在不超过35℃的干燥、洁净和通风良好的场所，不得靠近火源、暖气，避免日光直射。
储存期： 常温下十二个月。
注：本资料所列数据均为实测值，非保证值。由于用户的使用条件非我们所能控制，请在使用前先自行实验。
|
